標準光源對色燈箱中的固定電阻該如何檢測

2010-12-15

                                              標準光源對色燈箱中的固定電阻該如何檢測
    電阻好壞的判定方法很多種，常用的有以下三種：
1、觀察法
    直接觀看引線是否存在折斷、電阻體是否燒焦等做出判斷。
2、指針式萬用表檢測法

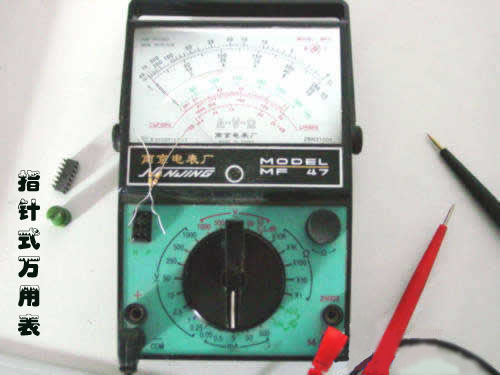

指針式萬用表電阻檢測

   如圖1(指針式萬用表電阻檢測)所示，首先將檔位旋扭置于電阻(Ω檔)，然后按被測電阻標稱的大小選擇量程(一般100Ω以下的電阻可選“R*1”檔，100Ω~1KΩ的電阻可選“R*10”檔，1~10KΩ的電阻可選“R*10K”檔)，在接著對萬用表電阻檔位進行零歐姆校正（方法如下：將萬用表兩表筆金屬棒短接，觀察指針是否到“0”位）。如果不在“0”位，調整“調零”旋轉使表針指向電阻刻度的“0”位，后在將萬用表兩只表筆（不分正負）分別和電阻的兩端相接，表針應指在相應的阻值刻度上，如果表針不懂、指示不穩定或指示值與電阻上標示值相差很大，則說明該電阻已變值。
3、數字式萬用表檢測法

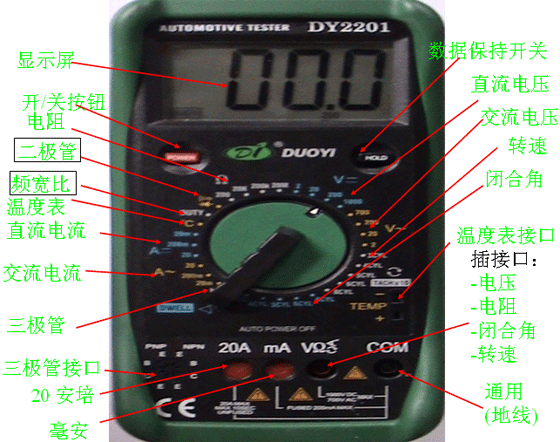

數字式萬用表電阻檢測

  如圖2(數字式萬用表電阻檢測)，將萬用表的檔位旋轉置于電阻檔(Ω檔)，然后按被測電阻標稱的大小選擇量程(一般200Ω一下的電阻可選“200”檔)，200Ω~2KΩ電阻可選“200K”檔，200KΩ~2MΩ的電阻可選“200M”檔，2~20MΩ的電阻去可選“20M”檔，20MΩ以上的電阻可選“200M”檔，在將萬用表的兩個表筆分別和電阻器的兩端相接，顯示屏上顯示一個數字，然后交換萬用表的兩個表筆分別和電阻的值與第二次側得的值應相同，若相差很大則說明該電阻器已損壞，另外若測試時顯示屏上顯示“0”或顯示屏上顯示的數字在不停的變動，也說明該電阻已損壞。
    注意，無論是使用指針式萬用表還是數字式萬用表，在設置量程時應盡量選擇與測量值相近的量程以保證測量值準確，如果設置的量程范圍與待測值之間相差過大，則不容易測出準確值；測試時應將測電阻從電阻從電路上焊下來，至少要焊開一個頭，以免電路中的其他元器件對測試產生影響；測試幾十千歐以上阻值的電阻時，手不要觸及表筆和電阻器的導電部分，否則會產生誤差；色環電阻的阻值雖然能以色環標志來確定，但在使用時更好還是用萬用表測試其實際阻值。
